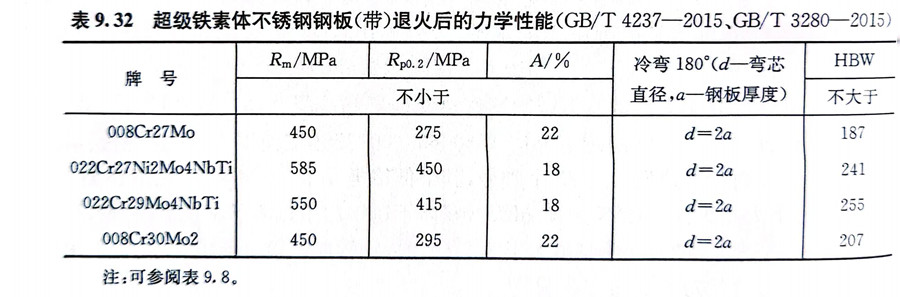

008Cr30Mo2是一种高铬铁素体不锈钢，碳、氮含量降至极低，加入了1.5％～2.5％Mo。该钢有较高的耐蚀性，耐卤离子应力腐蚀破坏性好，具有良好的韧性，韧脆转变温度低，具有优良的加工成形性和焊接性，同时具有软磁性。该钢的热加工和退火工艺与008Cr27Mo钢相同，退火后的力学性能见表9.32。

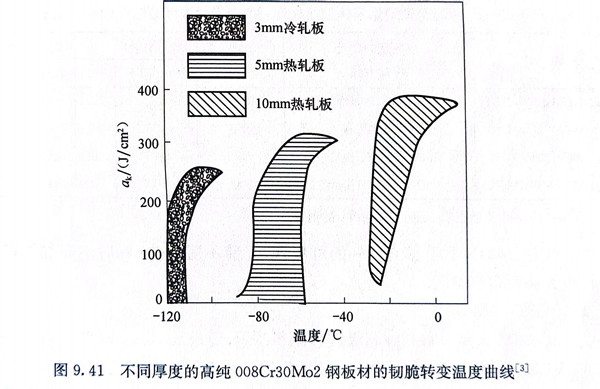

008Cr30Mo2 钢的韧脆转变温度随板厚的增加向高温方向移动，因此要求韧性的焊接构件厚度应不大于6mm。图9.41为不同厚度高纯008Cr30Mo2钢的韧脆转变曲线。
高纯的008Cr30Mo2 钢在氯化物溶液中具有极好的耐应力腐蚀性能，并具有优异的耐点蚀、耐缝隙腐蚀性能。该钢难于析出碳化物和氮化物，不容易形成贫碳层，具有特别优异的耐晶间腐蚀性能。
008Cr30Mo2 钢的主要用途：制作乙酸、乳酸等有机酸的制造设备；制作苛性钠生产浓缩工序的设备；制作火力发电厂冷凝器；制作石油精炼设备；制作要求耐蚀性和磁性的部件，如电磁阀芯材料和钟、表等。
铬含量为12％～30％的铁素体钢有时亦做不起皮钢使用，或做承受负荷不大的构件。为了获得更高的抗氧化性能，通常还向钢中加入硅和铝，其成分、性能、使用范围见第10章。
