高纯Cr30Mo2、008Cr30Mo2、447J1

 高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢由于铬含量高且含～2％Mo，因而，在含氯化物的水溶液中耐孔蚀和应力腐蚀；在耐全面腐蚀性能方面除优于316L不锈钢 , 317L不锈钢 ,2205不锈钢 外，在NaOH和醋酸中，其耐蚀性与纯镍相当；在含NaClO₃等氧化剂的高温NaOH中不仅优于高纯Cr26Mo1不锈钢而且优于纯镍，与此同时，此钢还具有良好的韧性，加工成型性和可焊性。

一、化学成分

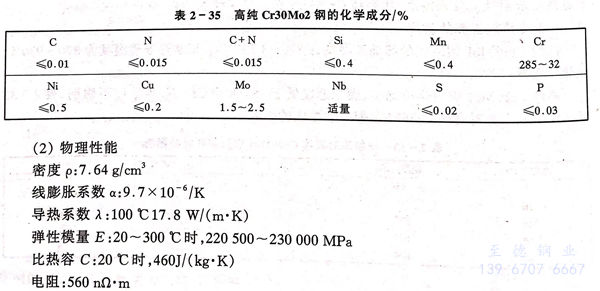

高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢的化学成分表2-35。

二、物理性能

密度p：7.64g／cm³

线膨胀系数α：9.7x10^-6／K

导热系数入：100℃17.8 W／（m·K）

弹性模量E：20～300℃时，220500～230000 MPa

比热容C：20℃时，460J／（kg·K）

电阻：560nΩ·m

三、力学性能

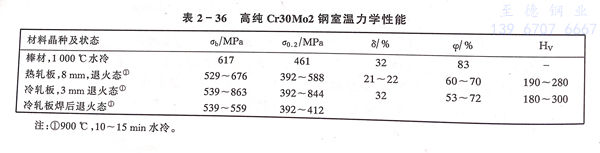

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢，其室温力学性能见表2-36，脆性转变温度曲线见图2-36。从表2-36可知，此钢具有较高的塑性。从图2-36可知，钢的脆性转变温度随板厚度增加往高侧移动，因此要求韧性的焊接构件厚度应≤6mm，如果设计6mm以上板厚，设计上应采用复合板。图2-36示出不同厚度的高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢板材的脆性，3mm冷轧落板脆性转变温度可低至-100℃以下。图2-37系此钢的高温力学性能。当高于～500℃加热时，高纯Cr30Mo2不锈钢的强度下降，塑性（8％）明显提高。当温度达到≥800℃时，强度很低塑性很高，进而出现超塑性现象。

四、耐蚀性

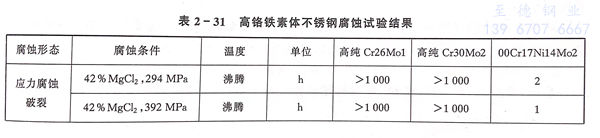

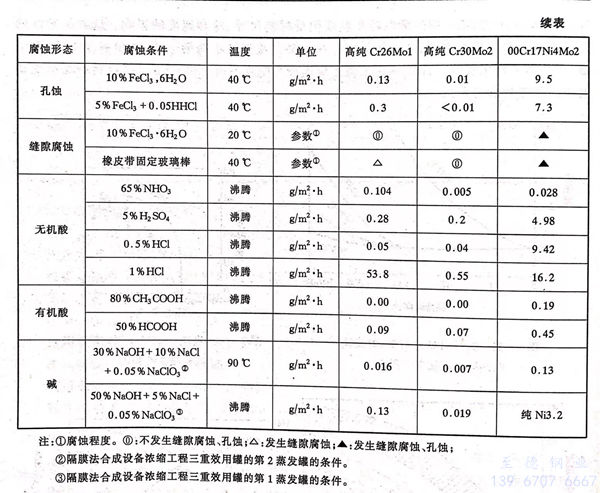

表2-31示出高纯Cr30Mo2、008Cr30Mo2、，C26Mo1 及00Cr17Ni14Mo2在各种腐蚀条件下腐蚀试验结果。

  a. 耐应力腐蚀性

   高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢在氯化物溶液中具有极好的耐应力腐蚀性，如表2-31、图2-38所示，在42％沸腾MgCl₂中，即使承受高应力也不产生破裂。

  b. 耐孔蚀、缝隙腐蚀性

   高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢由于高Cr加2％Mo，低碳、氮，显示出优异的耐孔蚀、缝隙腐蚀性能，例如表2-31、图2-40所示，在10％FeCl₃·6H₂O，5％FeCl₃＋0.05mol HCl水溶液中，耐孔蚀、缝隙腐蚀性优于含2％Mo的Cr-Ni奥氏体和双相不锈钢。

  c. 耐无机酸性能

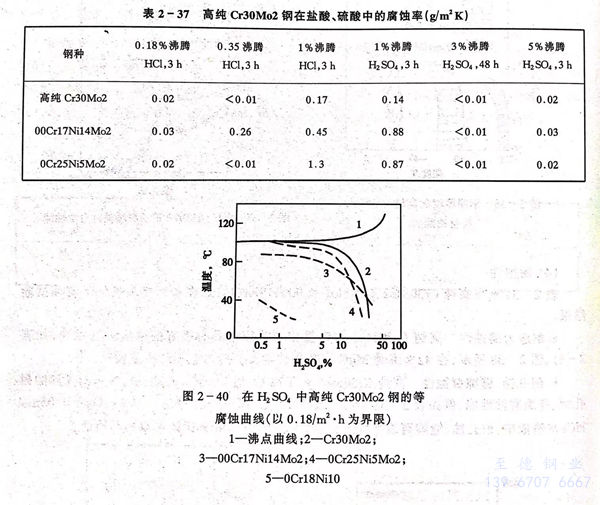

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢难以析出碳化物、氮化物，因不容易形成贫铬层，所以有着特别优异耐晶间腐蚀性（65％HNO₃）。在低浓度的盐酸、硫酸中，耐蚀性优于00Cr17Ni14Mo2等奥氏体不锈钢（见表2-31，表2-37，图2-40）。

d. 耐有机酸腐蚀

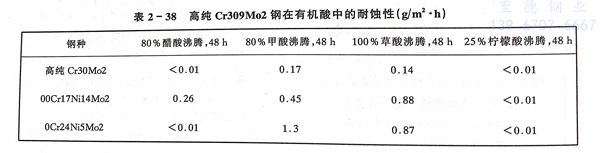

  高纯（Cr30Mo2）447J1不锈钢具有特别优异的耐有机酸腐蚀性能（见表2-31、表2-38），对甲酸、乙酸及其混酸均显示出优异的耐蚀性，高纯Cr30Mo2 优于00Cr17Ni14Mo2和0Cr25Ni5Mo。

e. 耐碱

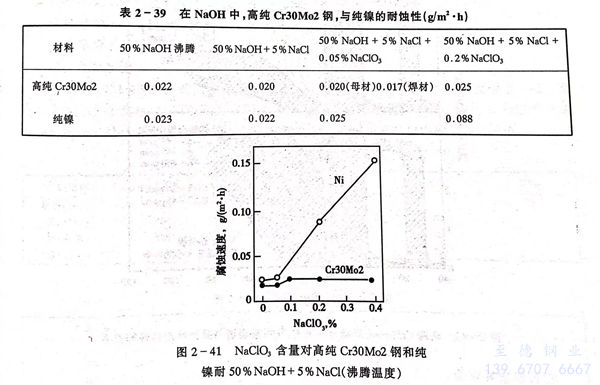

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢在隔膜法合成NaOH制造的浓缩工序中有着优异的耐蚀性（见表2-31），在含NaCl，NaClO₃的NaOH中耐蚀性优于纯Ni（见表2-39，图2-41）。需要指出，在280℃，浓度为60％的NaOH中，只有当NaClO₃浓度超过100ppm时，Cr30Mo2钢的腐蚀率才能从30～36mm／a降低到1～1.5mm／a。

五、冷热加工和热处理

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢与高纯Cr26Mo1钢相似有极佳的热加工性能，适宜的热加工温度为870～1150℃。

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢热处理为980～1020℃加热后急冷。

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢冷加工硬化倾向小，深冲性好，延性小，易于冷加工，适于制造冷冲压部件。

六、焊接性能

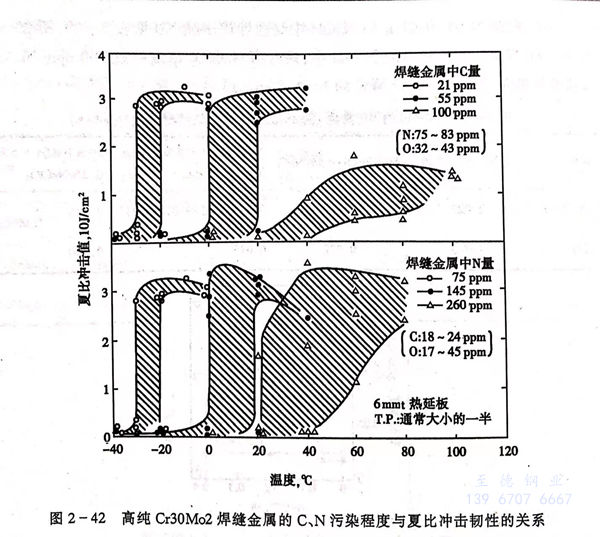

  高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢可采用钨极氩弧焊和金属极氩弧焊接。当需要填充金属，可采用同样的材料。焊接时要极力防止C、N₂、O₂等不纯物的污染，图2-42指出焊接部分，C、N₂污染程度与夏比冲击特性的关系，随着C、N₂的增加韧性显著恶化。

七、典型用途

  ①. 醋酸、乳酸等有机酸及其衍生物的制造设备。

  ②. 苛性钠生产浓缩工序的设备。

  ③. 含氯离子容易引起00Cr17Ni14Mo2等奥氏体不锈钢应力腐蚀、孔蚀、缝隙腐蚀环境。

  ④. 排烟脱硫等防止公害的设备。

  ⑤. 火力发电厂冷凝器，例如日本东京湾火力发电厂海水冷却用高纯Cr30Mo2、008Cr30Mo2、447J1不锈钢无缝管已使用12.5年。

  ⑥. 石油精炼设备

  ⑦. 要求耐蚀性和磁性部件，如电磁阀芯材料、钟、表等。
