00Cr18Mo2Ti、高纯Cr18Mo2Ti

 00Cr18Mo2Ti，高纯Cr18Mo2Ti 不锈钢是极低碳、氮的纯铁素体不锈钢，此钢有较好的耐应力腐蚀破裂性能，还有着类似于（0Cr18Ni12Mo2）316不锈钢的耐蚀性，有着较高的屈服强度、良好焊接性能和良好的成形性能。

一、化学成分

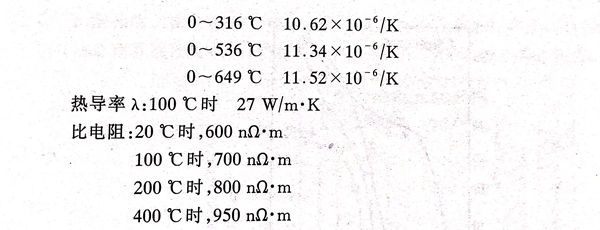

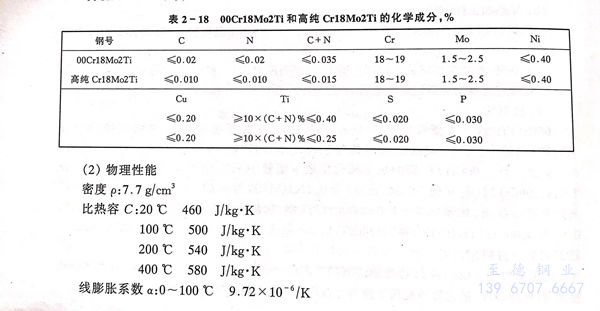

00Cr18Mo2Ti和高纯Cr18Mo2Ti 不锈钢的化学成分见表2-18。

三、力学性能

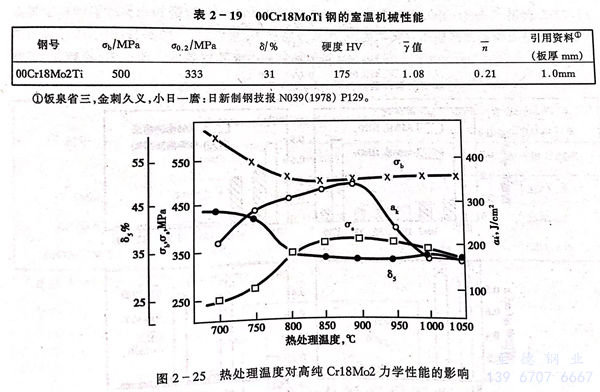

 00Cr18Mo2Ti不锈钢的力学性能见表2-19。热处理工艺对高纯Cr18Mo2Ti不锈钢室温力学性能的影响见图2-25。从图可看出高纯Cr18Mo2Ti不锈钢的塑性、韧性均较好。图2-26示出不同碳氮、钛量的Cr18Mo2Ti不锈钢的脆变转变温度。研究表明，就≤4mm薄板而言，若控制适当，高纯Cr18Mo2不锈钢的脆性转变温度一般在-20～-60℃范围内波动。

四、耐蚀性

 00Cr18Mo2Ti 不锈钢在中等苛刻介质中有极好的耐蚀性，特别对很多热的有机酸（如醋酸、乳酸、草酸）。耐应力腐蚀破裂是最优异的。00Cr18Mo2 不锈钢在比较高的氯化物介质中优于普通的铁素体钢和304不锈钢、316不锈钢。Nb、Ti稳定化的Cr18Mo2不锈钢提供良好的耐孔蚀和缝隙腐蚀性。

a. 耐均匀腐蚀

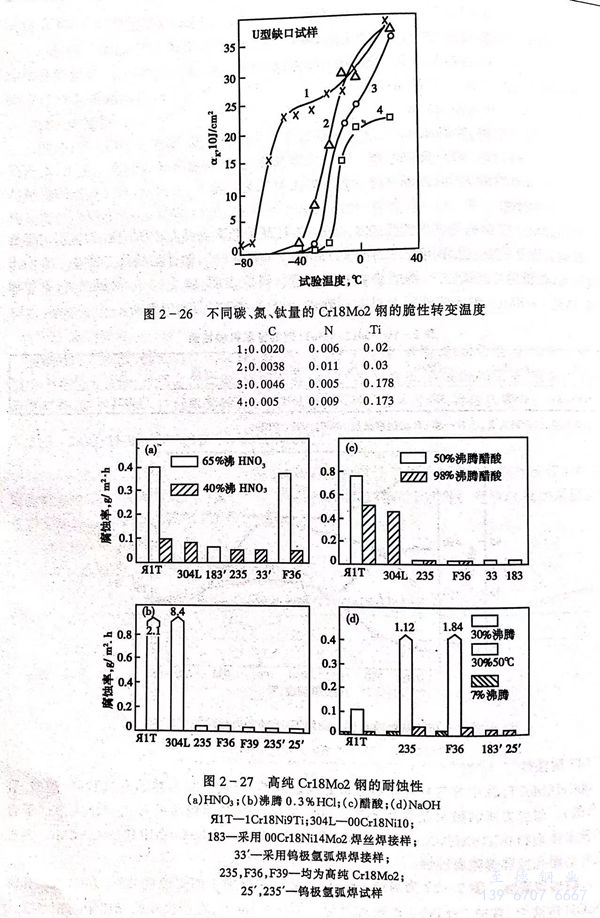

  图2-27为高纯Cr18Mo2在几种介质中的耐蚀性，除了在HNO₃和沸腾NaOH溶液中，高纯Cr18Mo2 的耐蚀性低于1Cr18Ni9外，在所试验的介质中均相当或优于1Cr18Ni9钢。

b. 耐孔蚀

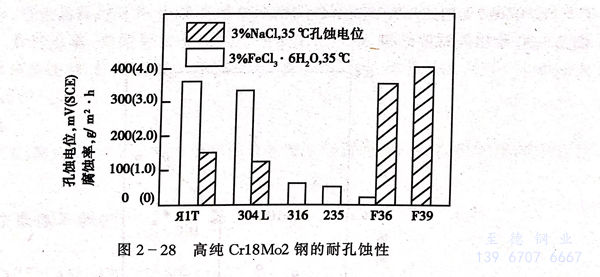

  在3％NaCl和3％FeCl₃,6H₂O溶液中进行孔蚀试验，00Cr18Mo2Ti高纯 Cr18Mo2耐孔蚀性较304L不锈钢、321不锈钢好，与316不锈钢相当（见图2-28）。

c．耐应力腐蚀破裂性

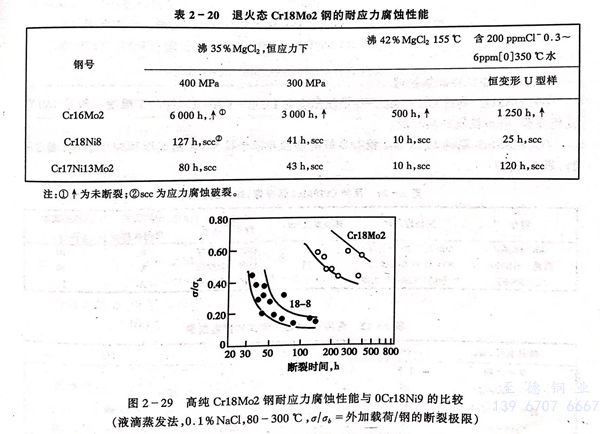

  00Cr18Mo2Ti，高纯Cr18Mo2Ti钢，Ni＋Cu≤0.5时，一般不产生氯化物的应力腐蚀破裂（表2-20和图2-29）。但需要指出，00Cr18Mo2，高纯Cr18Mo2中过高的Ni，Cu，过高的C，N含量，遭受敏化处理（例如焊接），不适当的冷加工以及过高的载荷（或残余）应力等均可导致其应力腐蚀的出现。

d. 耐晶间腐蚀

  铁素体不锈钢的晶间腐蚀敏感性较高。因此，当00Cr18Mo2、高纯 Cr18Mo2 钢中C＋N≥100ppm时，为了防止晶间腐蚀也必须加入稳定的元素Ti和（或）Nb。

  C＋N＜0.017％时，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％时，Nb＋Ti≥B（C＋N）

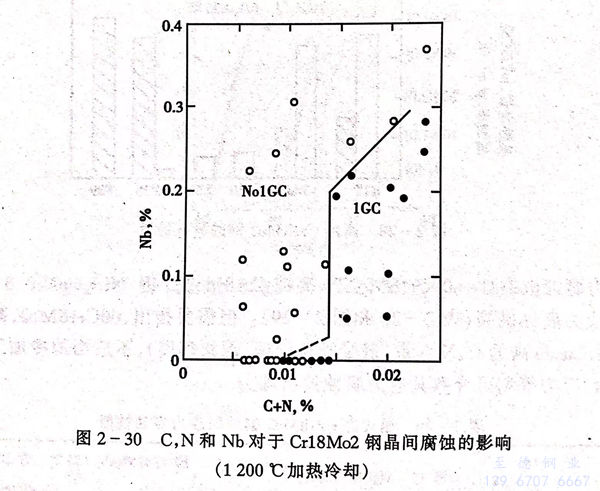

图2-30示出此试验结果。

五、冷热加工性和热处理

  00Cr18Mo2、高纯Cr18Mo2 不锈钢开始锻压温度为1038～1204℃；终加工温度一般是760℃或稍高些，应该控制细晶粒度。

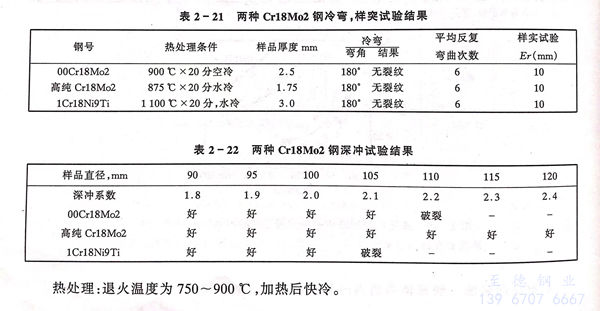

  00Cr18Mo2，高纯Cr18Mo2钢有良好的塑性并适于拉伸、轧制成形和冲压制造（表2-21，表2-22）。

  热处理：退火温度为750~900℃，加热后快冷。

六、焊接性能

  00Cr18Mo2，高纯Cr18Mo2可用普通不锈钢采用的各种方法进行焊接。焊接时输入的热量应尽量小，避免晶粒过分长大，影响焊缝和热影响区的强度。为避免焊接时热金属与空气接触，电弧、焊缝金属、焊缝背面惰性气体保护非常重要，因为氮化铬的形成会降低耐蚀性。此钢焊接还应注意，焊接前整个清洁焊缝，减小气孔的出现，MMA焊时，焊条充分干燥，使用适宜保护气体。

七、应用

  00Cr18Mo2，高纯Cr18Mo2不锈钢主要用作食品加工设备，热交换器，热水罐和太阳能收集面板等。
