0Cr13Al 、0Cr13Al、405

0Cr13Al 、0Cr13Al、405 不锈钢是低铬铁素体不锈钢中的一种，它有着与马氏体钢一样的Cr含量，约11％～14％。但由于0Cr13Al 、0Cr13Al、 405不锈钢低碳且加铝，从而抑制了高温时α≈γ的转变，所以此钢为铁素体钢 。0Cr13Al 、0Cr13Al、405 不锈钢具有相当于低铬钢的不锈性和抗氧化性。耐锈性优于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 马氏体不锈钢。抗氧化使用温度，断续加热为≤760℃，连续加热≤677℃。0Cr13Al 、0Cr13Al、405不锈钢具有良好的塑性、韧性和冷成型性，优于铬含量更高的其他铁素体不锈钢。0Cr13Al 、0Cr13Al、405 不锈钢主要用于石油精炼塔槽衬里和各种部件，蒸汽透平叶片等。

一、化学成分

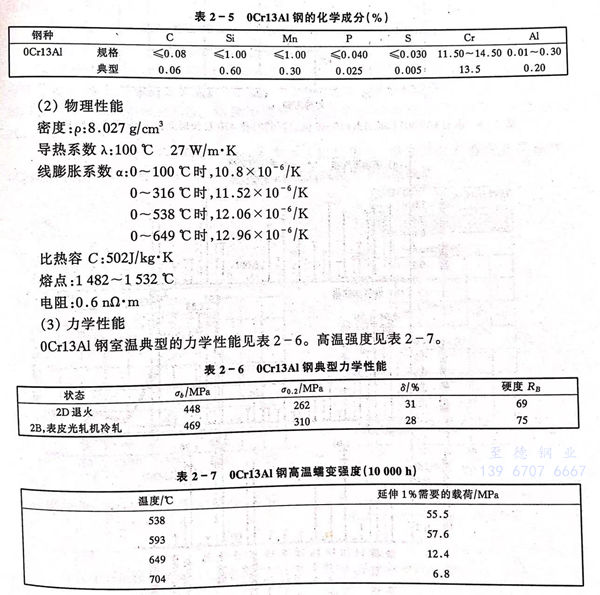

0Cr13Al 、0Cr13Al、405 不锈钢的化学成分见表2-5。

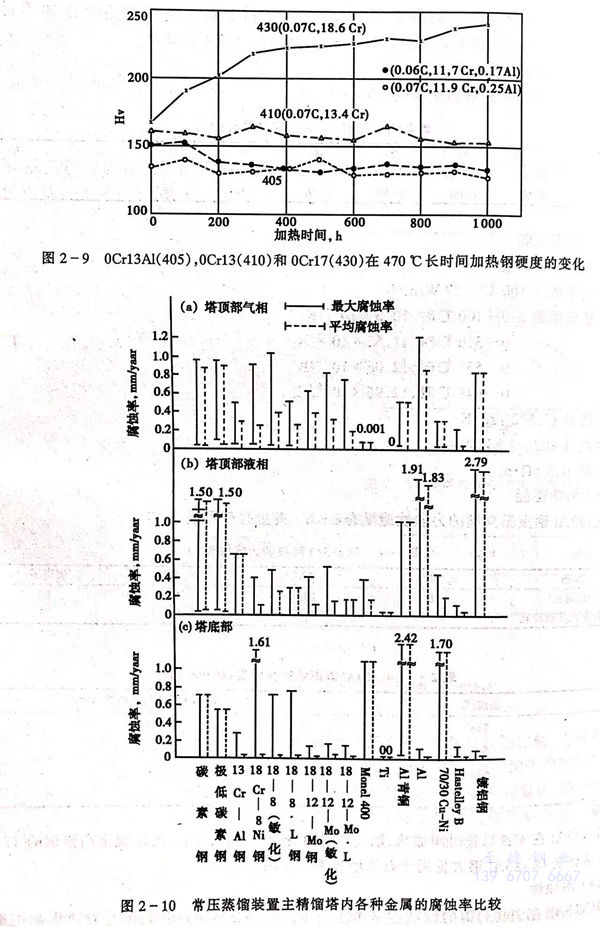

0Cr13Al 、0Cr13Al、405 不锈钢在475℃长时间加热，钢硬度没有变化（见图2-9），没呈现出高铬钢的475℃脆性，这就是(0Cr13Al) 405 不锈钢大量用于石油塔槽类的原因。

四、耐蚀性

 0Cr13Al 、0Cr13Al、405 不锈钢的耐蚀性基本上与（0Cr13）410 不锈钢相同，但是对热影响的敏感性，由于组织变化少，比0Cr13钢小，0Cr13Al 、0Cr13Al、405不锈钢在石油蒸馏装置中耐蚀性表现出与18％Cr和304不锈钢同样的水平（见图2-10）。304不锈钢引起应力腐蚀破裂的环境，0Cr13Al 、0Cr13Al、405不锈钢却不产生应力腐蚀破裂。

五、抗氧化性

 高温抗氧化性随着实际出现气氛和包括化学原料而变化。0Cr13Al 、0Cr13Al、 405不锈钢高温断续的使用温度≤760℃，连续使用温度≤677℃。

六、冷热加工性，热处理

 a．热加工

 0Cr13Al 、0Cr13Al、405 不锈钢开始锻压温度为1038～1149℃，终加工温度≥760℃，应当控制比较细晶粒组织，以便随后处理获得希望的塑性和韧性。

 b．成形

0Cr13Al 、0Cr13Al、405 不锈钢有良好塑性并适合于拉伸，轧制成形和冲压制造（类似中碳钢，高强度低合金钢）。

 c．热处理

   退火温度780～830℃空冷或缓冷。

七、焊接性

  0Cr13Al 、0Cr13Al、405不锈钢可用一般不锈钢采用方法进行熔焊，包括TiG焊和电阻点焊，焊接输入热量应该尽量小，避免晶粒过分长大，以免过分降低焊缝金属和热影响区塑性，如果要求充填金属可用0Cr13Nb或0Cr13丝。如果不要求充填金属的匹配成分，可使用0Cr23Ni13、2Cr25Ni20焊丝。

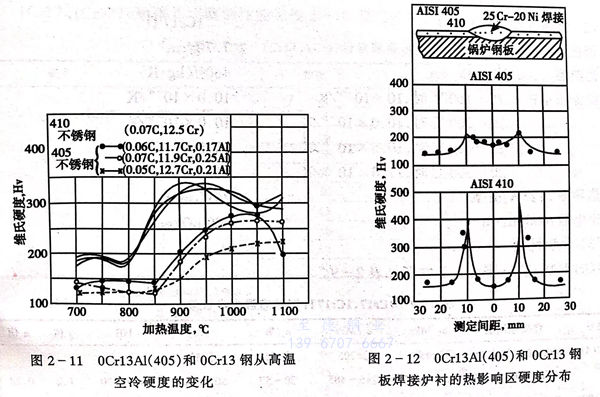

 0Cr13Al 、0Cr13Al、405不锈钢从高温空冷，自硬性小（见图2-11），因此，焊接部分具有优异的韧性。0Cr13Al 、0Cr13Al、405 不锈钢衬在锅炉钢板表面（见图2-12）作为复合板使用于炼油装置。

八、应用

  主要用于石油精制装置，压力容器衬里，复合钢板，蒸汽透平叶片等。
