高纯Cr29Mo4Ni2、S44800

  高纯（Cr29Mo4Ni2）S44800不锈钢是一种高纯高Cr，Mo的铁素体不锈钢，在很多苛刻的腐蚀介质中具有优异的耐蚀性，如氯化物、碱、硝酸、尿素、氨基酸、有机酸中，其耐蚀性超过高镍合金。此钢还具有优异的耐稀的还原酸性能，优异的抗氧化、抗硫化性能，此钢还具有良好的韧性，加工成型性，可焊性，所以在很多苛刻的介质中用它代替价格昂贵的Ti镍基合金。

一、化学成分

高纯（Cr29Mo4Ni2）S44800不锈钢的化学成分见表2-40。

二、物理性能

密度 p：7.6g／cm³；

线膨胀系数 α：21～100℃时，9.4 10^-6／℃；

热导率 λ：100℃时，16.2 W／m·K；

比热容 C：448 J／kg·℃；

弹性模量 E 20 000 MPa。

三、力学性能

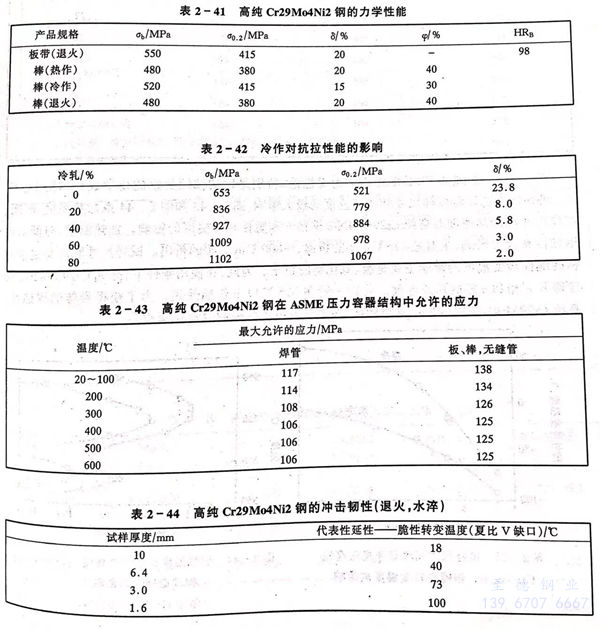

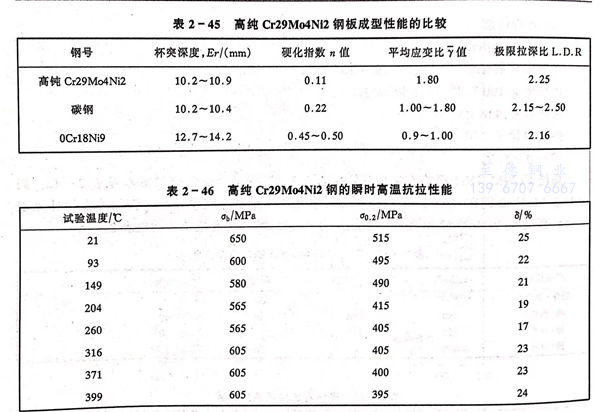

高纯（Cr29Mo4Ni2）S44800 不锈钢的力学性能见表2-41。冷作对力学性能的影响见表2-42。高纯（Cr29Mo4Ni2）S44800不锈钢在ASME压力容器结构中允许的应力见表2-43。钢的冲击韧性见表2-44，高纯（Cr29Mo4Ni2）S44800 不锈钢板成形性能见表2-45，瞬时高温抗拉性能见表2-46。

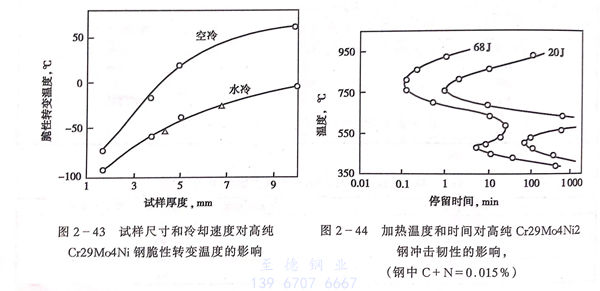

 应当指出，高纯（Cr29Mo4Ni2）S44800 不锈钢的力学性能，特别是钢的韧性受钢的化学成分（特别是C，N），热处理工艺以及试样尺寸和冷却速度的极大影响，图2-43和图2-44系加热温度、时间、试样尺寸和冷却速度对高纯（Cr29Mo4Ni2）S44800不锈钢韧性和脆性转变温度的影响。加热温度、时间对此钢韧性有极大影响，主要是475℃a相的析出，～800℃o（x）相的析出。试样尺寸和冷却速度对钢的脆性转变温度的影响主要是碳、氮化物的析出。为此，在使用条件下，高纯（Cr29Mo4Ni2）S44800 不锈钢应避开a相和。相的形成温度。此钢一般在315℃以下长期使用。为了获得最佳的耐蚀性。高纯（Cr29Mo4Ni2）S44800不锈钢应采用真空精炼，在很窄的范围内控制合金化学成分。

四、耐蚀性

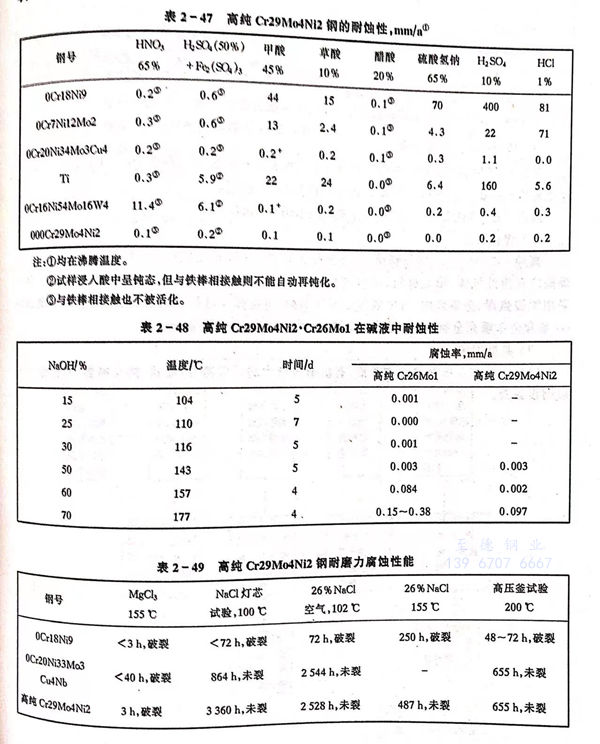

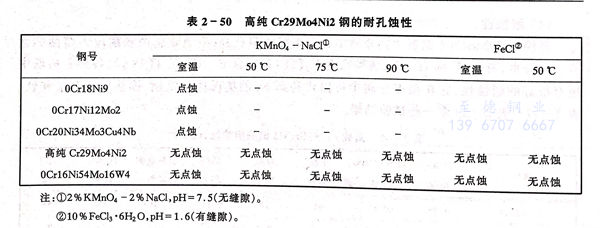

 高纯（Cr29Mo4Ni2）S44800 不锈钢氯化物介质中具有很好的耐孔蚀，耐缝隙腐蚀和耐应力腐蚀的性能。在海水，苛性碱，稀H₂SO₄，各种活度H₃PO₄（包括含F，Cl的H₃PO₄），各种有机酸中也有很好的耐蚀性，它在很多介质中可以代替高Ni的奥氏体不锈钢，镍基耐蚀合金和钛。表2-47～表2-50系一些试验结果。

五、冷、热加工和热处理

 高纯（Cr29Mo4Ni2）S44800不锈钢有良好的热加工性，此钢适宜的热加工温度800～1150℃，热加工终止温度≤800℃。此钢有极好的延性和低的加工硬化倾向。

 高纯（Cr29Mo4Ni2）S44800不锈钢热处理应加热到1010℃，水冷。

六、焊接性能

 高纯（Cr29Mo4Ni2）S44800不锈钢的焊接，应注意保证焊缝、母材有极低的碳、氮和氢、氧含量，因此焊前应对惰性气体、填充材料、母材进行仔细准备，焊后清理污染。高纯（Cr29Mo4Ni2）S44800不锈钢可采用钨极弧焊、金属弧焊，可用氩气或氨气保护，可选择与母材相同材料，也可选择不锈钢或Ni基合金作填充金属，根据所需要焊缝力学性能和耐蚀性来确定。

七、典型用途

 可用于海水及各种氯化物溶液、有机酸溶液中的反应器，冷凝器，热交换器，苛性钠生产浓缩设备等。
