00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不锈钢是以Ti稳定化的超低碳、氮的高铬钼铁素体不锈钢，它在海水和含氯化物介质中具有极好的耐孔蚀、耐缝隙腐蚀性能。它具有良好的强度、韧性和可焊性，即使在焊后于零下温度仍有一定的韧性。它主要用于海水或其他含氯化物溶液的工厂，可制作洗涤器、冷凝器和热交换器。

一、化学成分

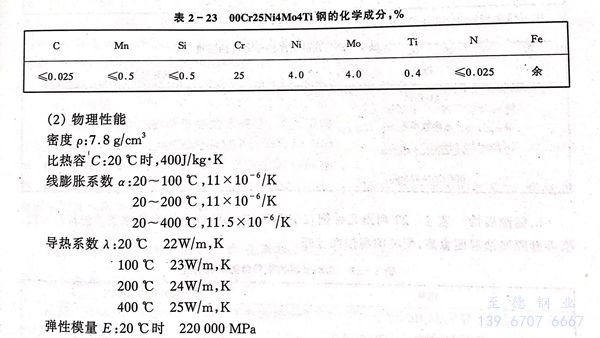

（00Cr25Ni4Mo4Ti）S44635 不锈钢的化学成分见表2-23。

三、力学性能

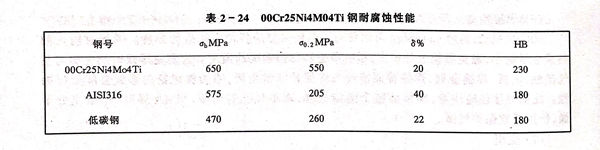

（00Cr25Ni4Mo4Ti）S44635 不锈钢室温力学性能见表 2-24。

四、耐蚀性

a．耐孔蚀性

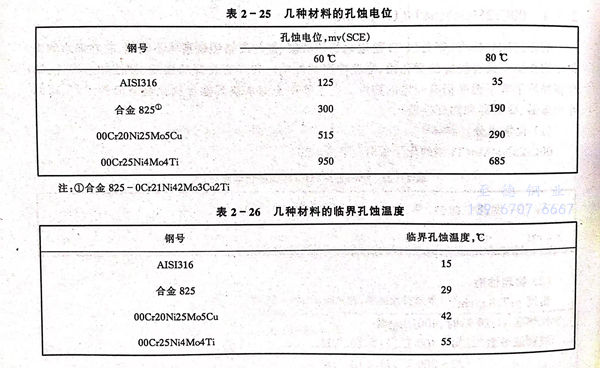

   表2-25列出几种钢在不同温度5％Nacl中的孔蚀电位（击穿电位），孔蚀电位愈高，耐孔蚀性愈好。表2-26列出几种钢在10％ FeCl₃,6H₂O溶液中临界孔蚀温度（C.P.T）。临界孔蚀温度愈高，钢的耐孔蚀性愈好。

b．缝隙腐蚀

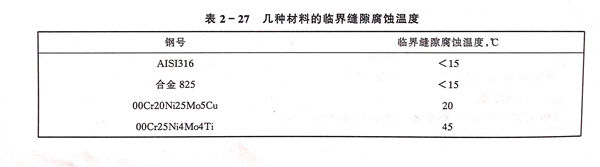

 表2-27列出几种钢在10％ FeCl₃·6H₂O中临界缝隙腐蚀温度（CCT）。临界缝隙腐蚀温度愈高，耐缝隙腐蚀性愈好。

c. 应力腐蚀破裂性

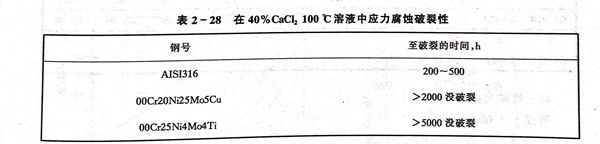

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服强度的轴向应力，测定其破裂时间。在Wick 试验（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不锈钢是耐应力腐蚀的。但是正像奥氏体和铁素体＋奥氏体双相钢一样，在沸腾MgCl₂ 140℃溶液中则是不耐应力腐蚀破裂的。

d. 耐均匀腐蚀

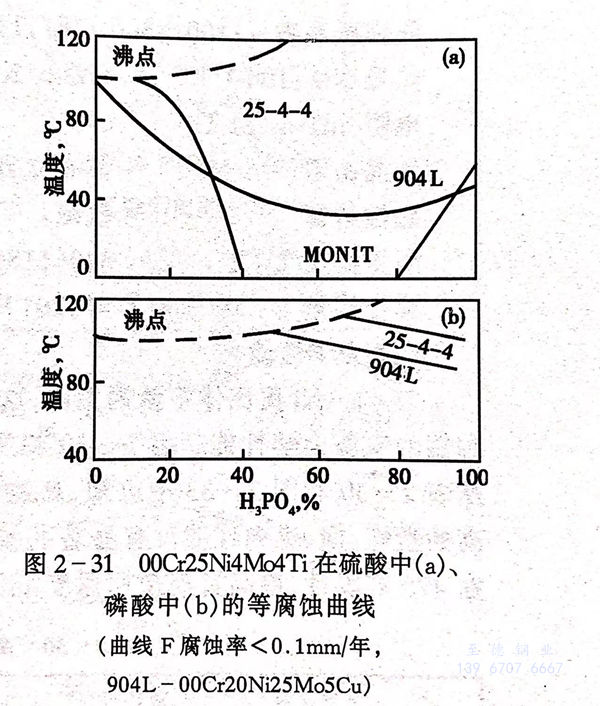

 图2-31示出（00Cr25Ni4Mo4Ti）S44635 不锈钢在硫酸溶液，磷酸溶液中的等腐蚀曲线。

e. 晶间腐蚀

（00Cr25Ni4Mo4Ti）S44635 不锈钢，焊后无晶间腐蚀倾向。

五、冷热加工性和热处理

 （00Cr25Ni4Mo4Ti）S44635 不锈钢有良好的热加工性，容易锻造，热轧，它有良好的冷成型，弯曲，管的滚压扩孔及其他性能，但是由于高的屈服强度，成型最初阶段需要较大的能量，而随后由于较小的冷作硬化，所以不用进行中间退火。（00Cr25Ni4Mo4Ti）S44635 不锈钢不适于拉伸成形操作，所以不推荐用作板式换热器。

 热处理，00Cr25Ni4Mo4Ti加热至1000℃，水冷。

六、焊接性

 （00Cr25Ni4Mo4Ti）S44635 不锈钢有良好的可焊性，焊前不需予热，焊后不需热处理，（00Cr25Ni4Mo4Ti）S44635 不锈钢可用T焊，也可采用其他焊接方法。为了获得最好的耐蚀性，应选用与母材相同成分的填充金属，00Cr25Ni4Mo4Ti不锈钢焊前焊后冲击韧性良好，焊缝和热影响区脆性转变温度在0℃以下。

七、典型用途

 海水及各种含氯化物溶液的容器，洗涤器，冷凝器和热交换器。
