00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 不锈钢是一种低碳、氮含量又加入Ti等稳定化元素的铁素体不锈钢，与前面叙述的( 1Cr17) 430不锈钢、(1Cr17Ti) 437不锈钢相比较，由于降低了间隙元素碳、氮，同时加Ti，因此其塑性、韧性、成型性、焊接性能均有所改善。此钢的用途基本上与437不锈钢相同。但是，当耐蚀性，深冲性能，可焊性要求更高时可以选用此牌号。

一、化学成分

(00Cr17Ti) 436LX 不锈钢的化学成分见表2-13。

三、力学性能

(00Cr17Ti) 436LX不锈钢退火状态下的室温机械性能见表2-14。

(00Cr17Ti) 436LX不锈钢板高温瞬时抗张性能见图2-26。00Cr17Ti钢在400～500℃时的强度比430不锈钢低，而500～600℃时比430不锈钢高。

(00Cr17Ti) 436LX不锈钢蠕变破断强度见图2-27。

(00Cr17Ti) 436LX不锈钢在350～550℃，长时间加热硬度的变化（见图2-26）。(00Cr17Ti) 436LX不锈钢在475℃加热与430不锈钢一样随加热时间延长，硬度不断上升，而在350℃和550℃，加热1000h后才略有上升，因此(00Cr17Ti) 436LX不锈钢同样存在475℃脆性问题，所以此钢使用温度应＜300℃。

四、耐蚀性

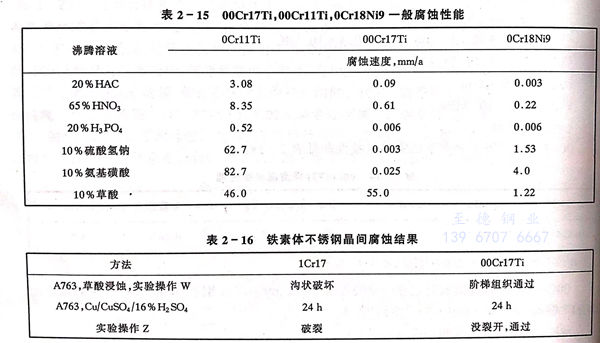

(00Cr17Ti) 436LX不锈钢在饮用水和中等氧化性腐蚀介质中有极好的耐蚀性（见表2-15）。在各种氯化物溶液中(00Cr17Ti) 436LX不锈钢耐孔蚀性优于304不锈钢。此外，00Cr17Ti在奥氏体不锈钢产生应力腐蚀介质（例如，热水交换器）中不产生应力腐蚀。(00Cr17Ti) 436LX不锈钢有较好耐晶间腐蚀性能见表2-16。

五、抗氧化性

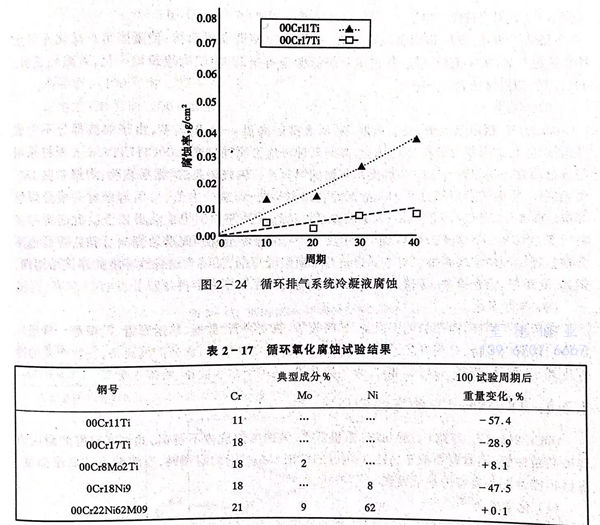

 (00Cr17Ti) 436LX 不锈钢在很多汽车排气系统部分提供非常好的抗氧化性。因为氧化速度受使用条件（例如气氛，热循环和结构设计）极大的影响，实验室试验结果仅能用作为使用温度的指南（见图2-24，表2-17）。

六、冷热加工性，热处理

 (00Cr17Ti) 436LX不锈钢开始热加工温度与1050～1150℃，终加工温度应≤850℃并保证有足够的变形量。

  退火温度，热轧带在罩式炉内进行退火，处理温度为825～875℃，时间≥8小时。

  冷轧带在连续退火酸洗炉中进行，处理温度控制在850～860℃。

七、成型性

  (00Cr17Ti) 436LX 不锈钢冷成型性略优于( 1Cr17)430不锈钢、(1Cr17Ti)437不锈钢，它的屈服强度，抗张强度较( 1Cr17)430不锈钢、(1Cr17Ti)437不锈钢稍低些，延伸率稍高些，塑性稍优于1Cr17,1Cr17Ti。

 a. 胀形性

  (00Cr17Ti) 436LX不锈钢的加工硬化指数n值较( 1Cr17)430不锈钢、(1Cr17Ti)437不锈钢高（见表2-11，表2-14）。00Cr17Ti的n值～0.26,1Cr17为0.22,1Cr17Ti为0.23。从图2-19n值与Er值的关系可以看出，板厚0.6～1.0mm00Cr17Ti钢，标誌胀形性的Er值较1Cr17钢高出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值示于表2-12。显然，(00Cr17Ti) 436LX不锈钢胀形性较( 1Cr17)430不锈钢、(1Cr17Ti)437不锈钢好。

 b．深拉伸性

  (00Cr17Ti) 436LX不锈钢选择最适宜的Ti／（C＋N）比，连铸采用电磁搅拌，最适宜热轧温度，热处理条件，最适宜冷轧压下量等可获得最好的深拉伸性，板厚0.6～0.8mm，Y值可达到1.5～1.7（见表2-14）。

c．皱折

  (00Cr17Ti) 436LX不锈钢冶金生产工艺，采用低温铸造电磁搅拌，使凝固组织微化并阻止柱状晶的发展，采用低温热轧，促进退火时的完全再结晶，使织构组织均一化，可减轻皱折。(00Cr17Ti) 436LX不锈钢皱折倾向较430不锈钢小。

八、焊接性

  (00Cr17Ti) 436LX不锈钢由于低碳，氮又添加Ti，从而抑制高温α→γ的转变，由于焊接部分不生成马氏体，防止了焊接部分耐蚀性恶化，晶间腐蚀和应力腐蚀破裂。00Cr17Ti 3mm板材采用与母材同成分的焊丝和18-8奥氏体不锈钢焊丝进行钨极氩弧焊，结果表明，焊缝弯曲180°均无裂纹；标突试验当深度达10mm后才会出现裂纹；焊缝冲击值，采用与母材同成分焊丝焊接时仅5×105J／㎡，而用18-8奥氏体钢焊丝时，则可达10×105J／㎡以上。此时焊缝呈α＋γ双相结构；只要(00Cr17Ti) 436LX不锈钢中含有足够Ti，焊后不会有晶间腐蚀倾向，同时，焊后也不会在盐雾试验中出现锈蚀。对于难以进行焊后热处理的，又用于弱腐蚀环境的焊接结构件，例如，弱酸缶、给水设备、给排水管多采用此钢种。

九、典型用途

  用于生产硝酸，硝铵的化工设备，如吸收塔、热交换器、酸槽、输送管道、贮槽等。薄板广泛用于建筑内装修，日用办公设备，厨房设备、器具，电气制品，食品陈列装备，餐饮产业的冷冻冷藏车，器具，汽车、自行车部件，煤气器具等，还用于给水设备、给排水管等。
