008Cr27Mo 钢是一种高铬的铁素体不锈钢，钢中的碳、氮含量降至极低。该钢具有耐点蚀和抗应力腐蚀的能力，并具有软磁性。

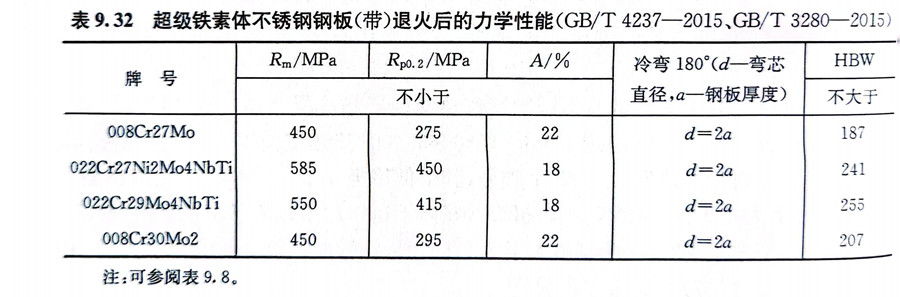

008Cr27Mo 钢的开始热加工温度为1040～1120℃，终止温度为705～790℃，快冷，退火温度为900～1050℃，退火后的力学性能见表9.32。

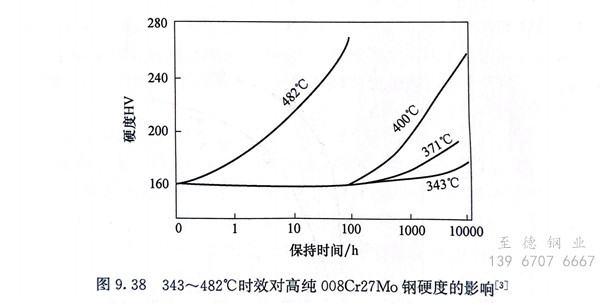

008Cr27Mo 钢与Cr-Ni奥氏体钢相比，屈服强度较高，伸长率较低。008Cr27Mo钢加入了0.75％～1.25％Mo，基体组织没有明显的变化，只是由于加钼后会出现碳化物MoC、Mo2C等，淬火加热时这些化合物溶解在铁素体中，经过时效（回火）后以弥散的细粒状析出，从而使钢获得强化，如图9.38所示。该钢仍存在475℃脆性，长期使用的最高温度不得超过300℃。

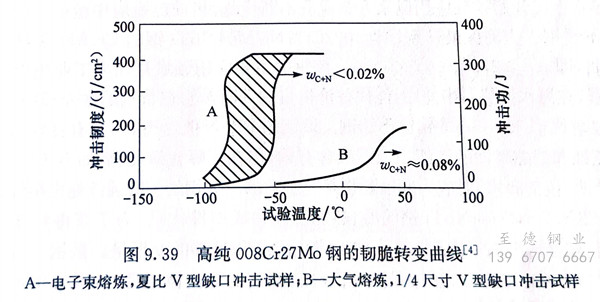

图9.39显示高纯的008Cr27Mo钢有较高的冲击韧性和低的韧脆转变温度，但其韧脆转变温度仍受材料尺寸和冷却速率的影响，这是由于铁素体不锈钢中碳、氮溶解度极低，极易析出所致。图9.40为不同厚度板材的韧脆转变温度曲线。008Cr27Mo钢在工程上的应用，板厚以不超过6mm为宜。008Cr27Mo钢的板材冷成形性与022Cr12钢相近，可以焊接。
高纯的008Cr27Mo 钢有优异的应力腐蚀断裂性能，特别是在氯化物和含氧化剂的NaOH溶液中更为突出。
008Cr27Mo 钢耐点蚀和耐缝隙腐蚀的能力优于022Cr17Ni12Mo2奥氏体不锈钢，但由于钼含量较低，不适用于耐海水腐蚀的一些场合。该钢还具有优异的耐晶间腐蚀性能。
008Cr27Mo 钢用于制造与乙酸、乳酸等有机酸有关的设备，以及制造苛性碱设备等。
