我国常见马氏体沉淀硬化不锈钢化学成分与力学性能

 马氏体沉淀硬化不锈钢的M_f恰好在室温以上，采取适宜的固溶处理温度进行空冷可完全转变为马氏体，然后在480～620℃进行单一时效即可达硬化的目的。对于有些不能完全转变成马氏体的钢种，可增加冷处理工序，然后再时效。这种钢有时称为马氏体时效不锈钢。

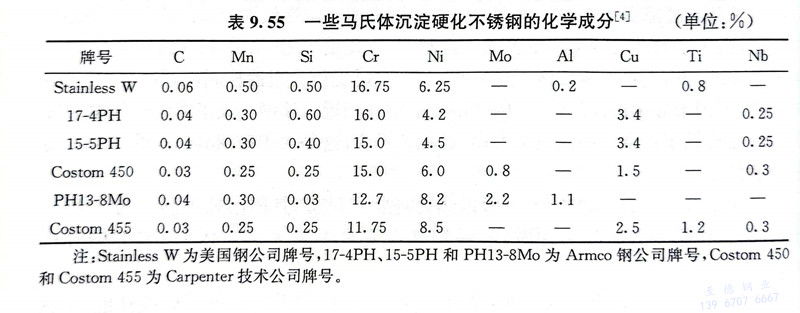

 表9.55为国外开发出的一些马氏体沉淀硬化不锈钢的化学成分，表9.56为这些钢经固溶处理和时效后的力学性能。根据各钢可能达到的抗拉强度，将其分为较高强度（＜1379MPa）和高强度（＞1379MPa）。Stainless W和17-4PH是早期开发的钢种，固溶处理后钢中可能有不到10％的α（δ）相，呈串状残存于马氏体基体中，经时效处理到不同强度水平后，均显示其对大截面钢材横向性能的不利影响。表9.55中所列其他钢种固溶处理后均为全马氏体组织。

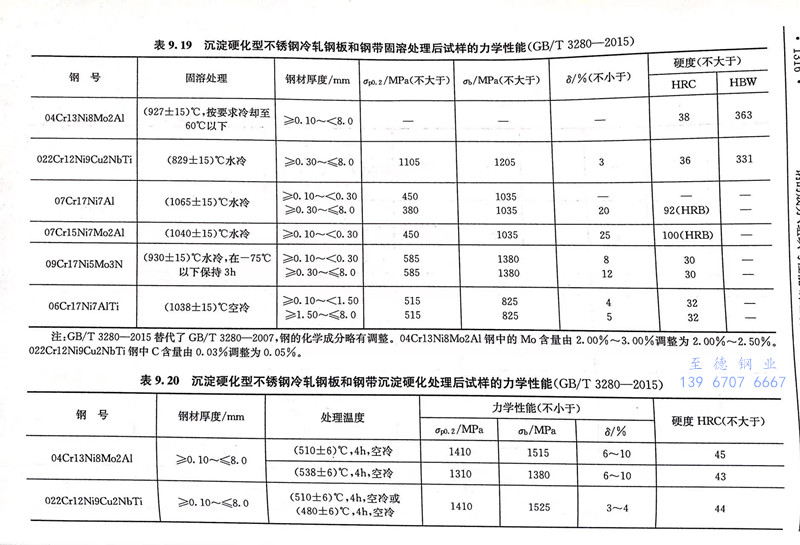

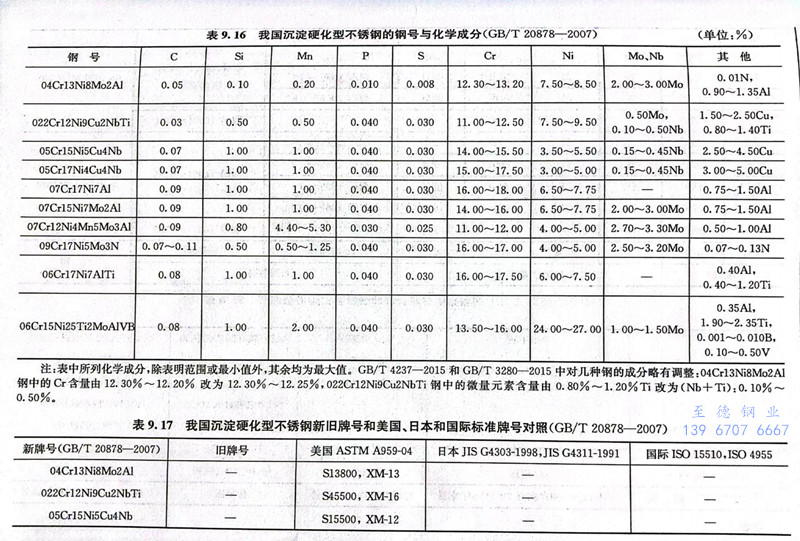

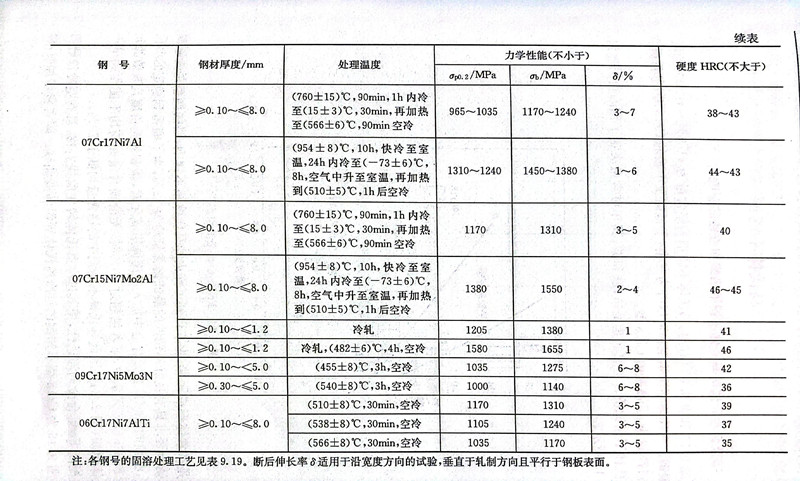

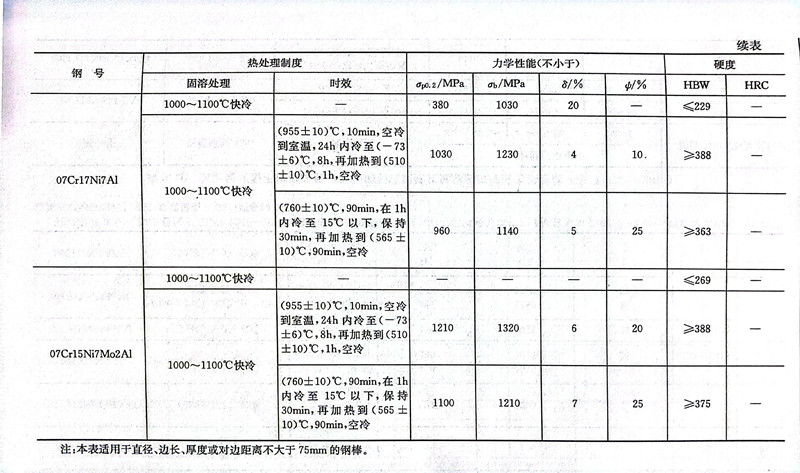

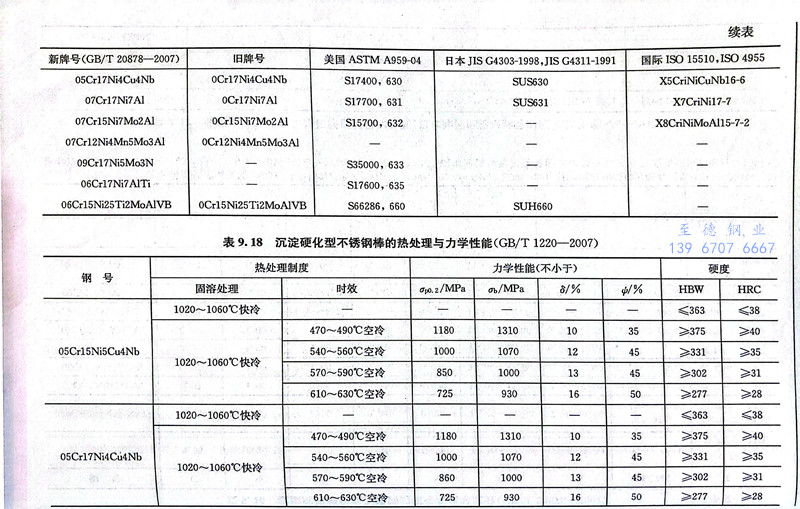

 我国列入GB/T 20878-2007的马氏体沉淀硬化不锈钢的牌号有四个，分别是05Cr17Ni4Cu4Nb、05Cr15Ni5Cu4Nb，022Cr12Ni9Cu2NbTi、04Cr13Ni8Mo2Al，其化学成分、热处理制度和力学性能分别见表9.16、表9.18、表9.19和表9.20。这四种钢的化学成分基本上与表9.55中的17-4PH、15-5PH、Costom 455、PH13-8Mo钢相当。
