热挤压不锈钢管对坯料加工的要求取决于坯料的材料和状态：
1. 对于轧坯可采用喷丸处理清除表面的氧化铁皮及局部缺陷，对于锻坯则需要进行剥皮。
2. 对于碳素钢、合金结构钢坯料采用矫直和喷丸处理清理表面，不需要进行剥皮；而对于轴承钢、不锈钢和耐热钢，需进行剥皮处理，且车纹深度在0.01mm以下。空心坯料的内孔表面应无深槽和划痕。
3. 坯料端面要进行倒棱，高合金钢坯料要倒成圆角。
4. 坯料需为镇静钢，且组织均匀、无热脆倾向。马氏体不锈钢挤压时无困难，奥氏体不锈钢中的α相含量应尽量降低。
5. 坯料加工后的尺寸偏差如下：
a. 直径偏差
轧坯剥皮处理之前：外径D≤200mm时，偏差为－2.0mm;D>200mm时，偏差为－3.0mm.轧坯及锻坯经剥皮后偏差为±0.5mm.
b. 长度偏差

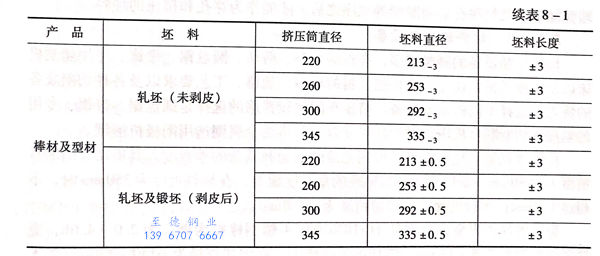

轧坯及锻坯未剥皮和经剥皮后偏差均为±3.0mm。31.5MN(3150t)挤压机用于管材、棒材及型材生产时对其坯料尺寸偏差的规定见表8-1.
6. 碳钢和低合金钢坯料加工后，其表面光洁度要求大于4级；不锈钢和高合金钢坯料加工后，其表面光洁度要求大于6级。
7. 坯料切斜度要求：坯料直径D≤200mm时，切斜度不大于3.0mm;D>200mm时，切斜度不大于4mm.
8. 预钻孔的最大偏心度要求为±0.5mm,最大粗糙度要求为R.≤0.005mm,表面光洁度要求大于5级。

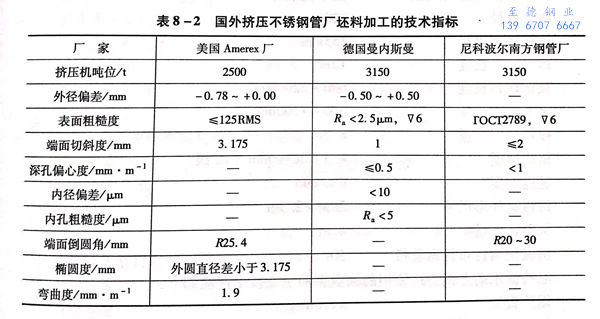

国外挤压不锈钢管厂坯料加工的技术指标见表8-2.
