世界各国冶金生产者和冶金学者为了创造发明这一钢种,从19世纪后期,就开始精心的研究,直到1910年才有高铬合金的首批生产。在20世纪初的1913年,英国报道了含碳量为0.4%的钢中含有9%~16%铬时具有良好的抗腐蚀性能。接着,德国在1914年报道了含铬含镍的钢能抗氧化和酸的作用;加拿大在1915年、美国在1916年获得生产这类钢的专利权;1917年法国也报道了含铬10%~15%、含镍在20%~40%的合金钢。不锈钢是世界各国冶金生产者和冶金学者进行精心研究的成果。

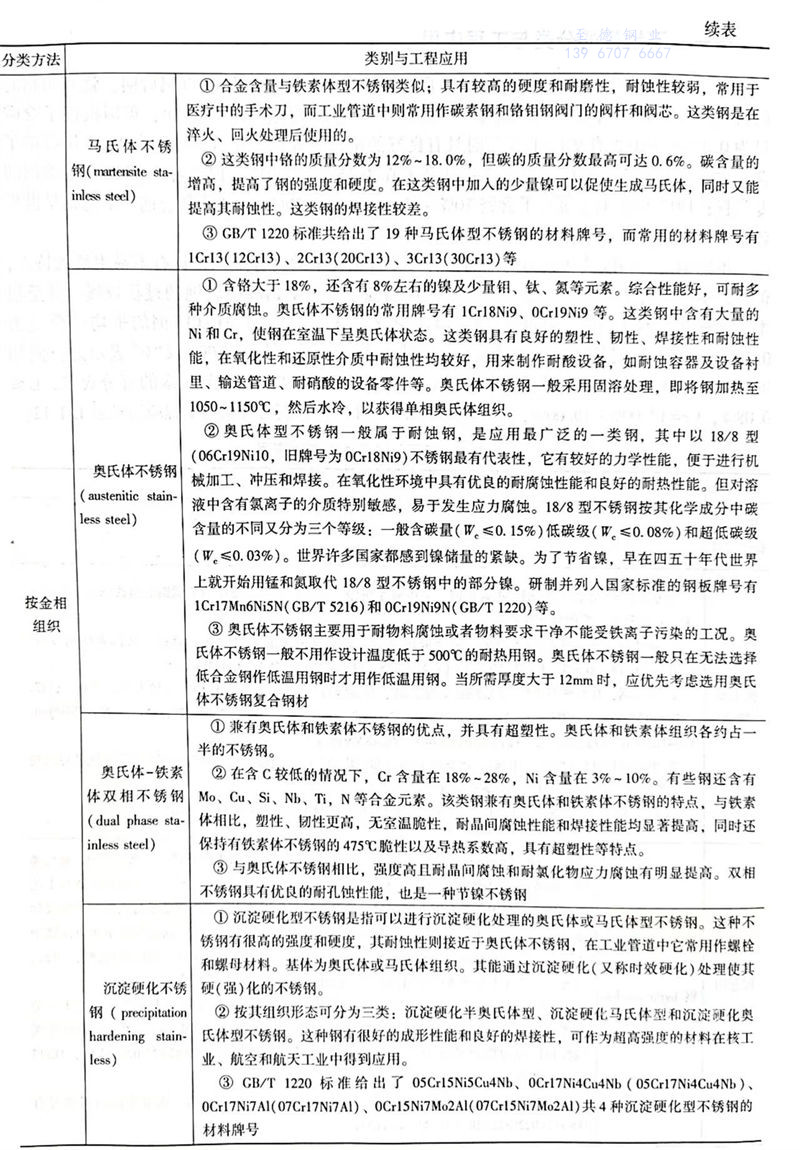

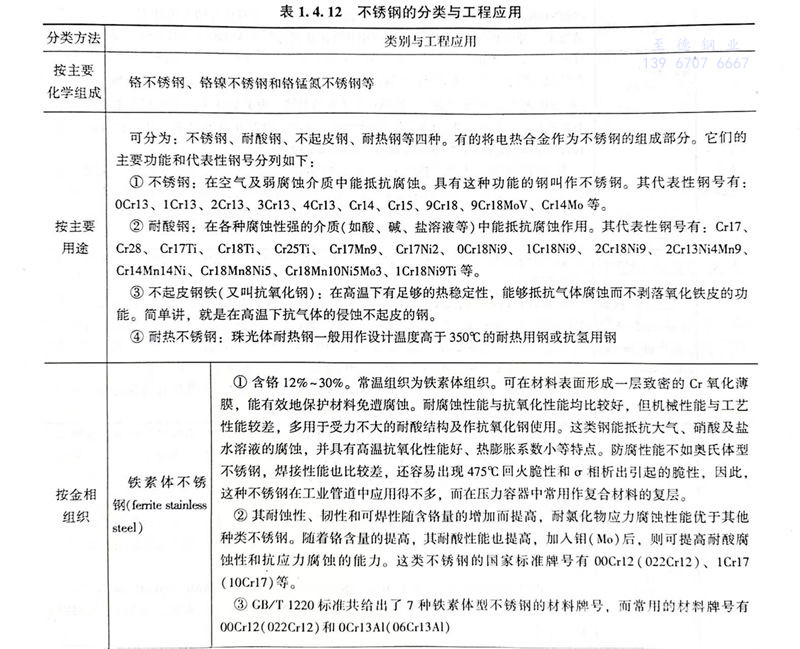

  不锈钢是一种以铁和碳为基础的含有较多合金元素的高合金钢,具有不易生锈的特点,但是,不是绝对的不生锈,而是生锈量、被腐蚀量少,生锈和被腐蚀的过程较慢,甚至根本不能察觉。不锈钢钢号中碳含量以千分之几表示。例如“1Cr13”钢的平均碳含量为0.1%;若钢中含碳量≤0.03%或≤0.08%者,钢号前分别冠以“00”及“0”表示之,例如0Cr18Ni9(06Cr19Ni10)为不锈钢牌号,牌号表示钢材中的主要合金元素的百分含量,C≤0.08%,Cr=17.00%~19.%~19.00%,Ni=8.00%~11.00%。不锈钢的分类与工程应用见表1.4.12。
